Description
低煙無鹵高壓電纜WDZ-YJY-8.7/15KV-3*150
低煙無鹵高壓電纜WDZ-YJY-8.7/15KV-3*150使用特點
1、電纜導體的允許長期工作溫度為90℃。
2、短路時（Z長持續時間不超過5秒）電纜導體的溫度不超過250℃。
3、電纜敷設時的環境溫度不得低于0℃。
4、電纜的Z小彎曲半徑：三芯電纜不小于電纜外徑的15倍；單芯電纜不小于電纜外徑的20倍。
5、電纜的工頻額定電壓U0/U為0.6/1kV~26/35kV。U0：電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓，稱相電壓；U：電纜設計用的導體間的額定工頻電壓，稱線電壓；Um：設備可承受的“系統電壓”的Z大值。

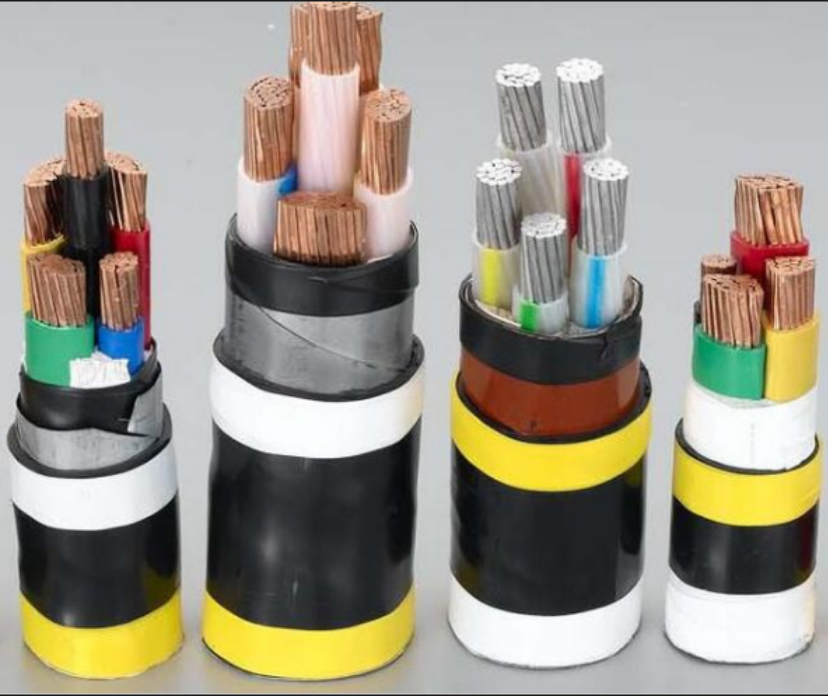

低煙無鹵高壓電纜WDZ-YJY-8.7/15KV-3*150產品結構：
電纜結構：圓形
導體截面：導體銅單線應采用GB/T 3953中TR型圓銅線。
絕緣材料及厚度：主絕緣選用超凈交聯聚乙烯料，半導電屏蔽料采用超光滑交聯型材料
顏色區分：電線電纜識別標志GB 6995.3色帶區分
護套厚度：電纜外護套任意點Z小測量厚度不小于標稱厚度的90%
護套材料及顏色：電纜外護套材料為聚氯乙烯或聚乙烯，外護套應牢固包覆在金屬護套上，外護套其他性能應符合 GB/T 2952中的相應規定
WDZA-YJY-8.7/15KV | 銅芯導體交聯聚乙烯絕緣無鹵低煙A類阻燃電力電纜額定電壓8.7/15KV |
WDZB-YJY-8.7/15KV | 銅芯導體交聯聚乙烯絕緣無鹵低煙B類阻燃電力電纜額定電壓08.7/15KV |
WDZC-YJY-8.7/15KV | 銅芯導體交聯聚乙烯絕緣無鹵低煙C類阻燃電力電纜額定電壓8.7/15KV |
WDZA-YJY23-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼帶鎧裝無鹵低煙A類阻燃電力電纜額定電壓8.7/15KV |
WDZB-YJY23-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼帶鎧裝無鹵低煙B類阻燃電力電纜額定電壓8.7/15KV |
WDZC-YJY23-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼帶鎧裝無鹵低煙C類阻燃電力電纜額定電壓8.7/15KV |
WDZA-YJY33-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼絲鎧裝無鹵低煙A類阻燃電力電纜額定電壓8.7/15KV |
WDZB-YJY33-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼絲鎧裝無鹵低煙B類阻燃電力電纜額定電壓8.7/15KV |
WDZC-YJY33-8.7/15KV | 銅芯導體交聯聚乙烯絕緣鍍鋅鋼絲鎧裝無鹵低煙C類阻燃電力電纜額定電壓8.7/15KV |
產品實驗：
1、交流耐壓試驗：在導體與金屬屏蔽和(或)金屬套之間施加交流電壓125 kV，30 min， 絕緣不發生擊穿。
2、局部放電試驗：應根據 GB/T 3048.12 進行試驗，其靈敏度為 5 pC 或優于 5 pC。試驗在成盤電纜上進行，試驗電壓應逐漸升至 87.5 kV(1.75U0)并保持 10 s，然后慢慢地降至 75 kV(1.5U0)。在 75 kV(1.5U0)下被測試品應無可檢測出的放電。
