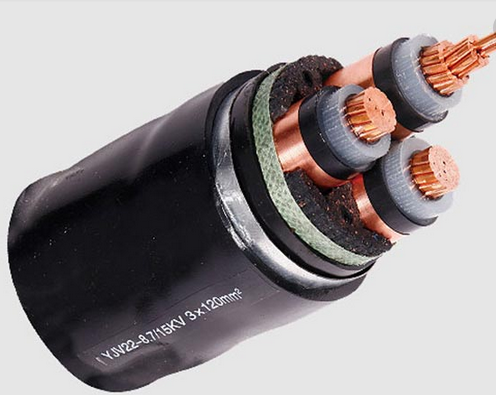

低煙無鹵電纜WDZ-YJY22-3*185
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
一.使用范圍
低煙無鹵電纜WDZ-YJY22-3*185廣泛應用于核電站、地鐵車站、交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。
二.產品特點
低煙無鹵電纜WDZ-YJY22-3*185燃燒時煙度甚少，無腐蝕性氣體逸出。使用特征：
1.電纜額定電壓：交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
三.代號說明
WDZ-YJY 銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵阻燃電力電纜
WDZ-YJE 銅芯交聯聚乙烯絕緣聚烯氫護套低煙無鹵阻燃電力電纜
WDZ-YJY22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵阻燃電力電纜
WDZ-YJE22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯氫護套低煙無鹵阻燃電力電纜
WDZN-YJY 銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵阻燃耐火電力電纜 WDZN-YJE 銅芯交聯聚乙烯絕緣聚烯氫護套低煙無鹵阻燃耐火電力電纜
WDZN-YJY22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-YJE22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯氫護套低煙無鹵阻燃耐火電力電纜
四. WDZ-YJY22 WDZ-YJE22 WDZN-YJE22清潔環保鎧裝電纜代號說明
項目名稱 | 代號 | 代號說明 |
阻燃特性 | WD | 無鹵低煙阻燃 |
絕緣材料 | YJ | 交聯聚乙烯 |
導體材質 | T | 銅 |
內護層/護套材料 | E | 聚烯烴 |
鎧裝材料 | 2 | 雙鋼帶 |
外護套材料 | 2 | 聚氯乙烯 |
耐溫等級 | 90 | 導體長期允許Z高工作溫度為90℃ |
導體型式 | 1 | 非緊壓圓型 |
額定電壓 | 0.6/1kV | 額定電壓0.6/1kV |
執行標準 | GB/T 12706.1-2008 | GB/T 12706.1-2008標準 |
附加標準 | GB/T 19666-2005 | GB/T 19666-2005 標準 |
五..產品參數
規格 | 導體結構 | 導體外徑 | 絕緣厚度 | 包帶規格 | 內護套厚度 | 鎧裝規格 | 外護套厚度 | 參考外徑 | 參考重量(kg/km) |
2×120 | 24/2.52 | 8.9×20.8 | 1.2 | 60×0.20 | 1.2 | 30×0.50 | 2.1 | 31.8 | 3167.9 |
2×150 | 30/2.52 | 10.0×23.1 | 1.4 | 60×0.20 | 1.2 | 30×0.50 | 2.3 | 35.2 | 3855.4 |
2×185 | 37/2.52 | 11.1×25.7 | 1.6 | 60×0.20 | 1.4 | 30×0.50 | 2.4 | 38.8 | 4677.6 |
2×240 | 48/2.52 | 12.5×29.1 | 1.7 | 60×0.20 | 1.4 | 35×0.50 | 2.6 | 42.4 | 5837.0 |
2×300 | 61/2.52 | 15.0×32.2 | 1.8 | 60×0.20 | 1.6 | 35×0.50 | 2.7 | 48.4 | 7296.2 |
